Ilmakehän kaksoislämmönvaihtimen lauhdutuskattila

Toisin kuin perinteiset kattilat, jotka käyttävät vain bruttolämpöarvoa, tämä kahdella lämmönvaihtimella varustettu lauhdetokattila käyttää nettolämpöarvon laskentajärjestelmää. Kaksivaiheisen lämmönvaihtorakenteensa ansiosta se ottaa täysin talteen polttosavukaasussa olevan vesihöyryn piilevän lämmön ja kierrättää palamis- ja kondensaatioprosessien aikana syntyneen höyrystymisen piilevän lämmön rikkoakseen 100 %:n lämpöhyötysuhteen rajan.
Lämmitysjärjestelmän paluuveden lämpötila on ratkaiseva tekijä lauhdutustehokkuuden kannalta. Jotta kaksoislämmönvaihtimen lämmöntalteenottoedu olisi täysi käyttömahdollisuus, paluuveden lämpötila on pidettävä 50°C:n kastepisteen alapuolella. Valinnainen ulkolämpötila-anturi toteuttaa kytkentälämpötilan säädön ja pitää paluuveden alhaisen lämpötilan vakaana pitkäkestoiseen ja tehokkaaseen toimintaan.

Sovellettavat skenaariot ja keskeiset kilpailuedut

Tämä kahdella lämmönvaihtimella varustettu lauhdutusyksikkö on yhteensopiva kahden yleisen sisälämmitysterminaalin kanssa: perinteiset valurauta-/teräspatterit ja matalan lämpötilan lattialämmitysjärjestelmät. Se saavuttaa parhaan energiansäästövaikutuksen yhdistettynä lattialämmitykseen, mikä vähentää kotitalouksien ja kaupallisten kaasujen kulutusta jopa 30 %. Sen ydinkilpailukyky on kahden lämmönsiirtimen tehokkaassa lämmönvaihdossa, integroidussa lauhduttavassa kuumavesitekniikassa ja laajassa portaattomassa tehonsäädössä.
Se on luokiteltu vihreäksi vähähiiliseksi lämmityslaitteeksi, joka on Kiinan ja kansainvälisten päästöstandardien mukainen, ja se alentaa savukaasujen poistolämpötilaa ja vähentää turhaa lämpöhävikkiä. Se alentaa typen oksidipäästöjä 80 % ja hiilimonoksidipäästöjä 90 %. Kiinan kaksihiiliseen strategiaan perustuva Baedin optimoi vähähiiliset lämmityslaitteet pienentääkseen käyttäjien hiilijalanjälkeä ja suojellakseen ilmakehän ympäristöä.

Rakennesuunnittelu ja suorituskykyparametrit

Saksalaisten valmistuskriteerien mukaan suunniteltu ja maahantuoduilla ydinkomponenteilla varustettu kahdella lämmönvaihtimella varustettu kattila yhdistää lämmitys- ja käyttövesitoiminnot. Se kattaa kuusi teholuokkaa 20KW - 40KW sopimaan eri alueiden rakennuksiin. 32KW/36KW/40KW mallit on vakiona varustettu kahdella kiertovesipumpulla, jotka lisäävät putkiston veden virtausta ja takaavat tasaisen sisälämmön jakautumisen.
Täysi esisekoitettu polttotekniikka, joka toimii yhteistyössä kaksoislämmönvaihtojärjestelmän kanssa, saavuttaa 109 % huippulämpöhyötysuhteen, mikä vähentää päivittäisiä käyttökustannuksia 15 %–30 % tavallisiin seinäkattiloihin verrattuna. Sisäänrakennettu DC-taajuusmuuttaja välttää toistuvan käynnistyksen ja sammutuksen siirtymäkausien aikana ja matalan kuormituksen skenaarioissa, mikä saavuttaa älykkään kaasun ja virransäästön.
Monipistesynkronisen lämpötilantunnistuksen tukemana kattila tuottaa vakiolämpöistä kuumaa vettä 17±2 sekunnissa lämpötilan vaihtelun ollessa 0,5°C. Sopivat nopeat lämmitysmoduulit ja erittäin tarkat anturit tuottavat välitöntä, vakaata kuumaa vettä mukavaan päivittäiseen käyttöön.

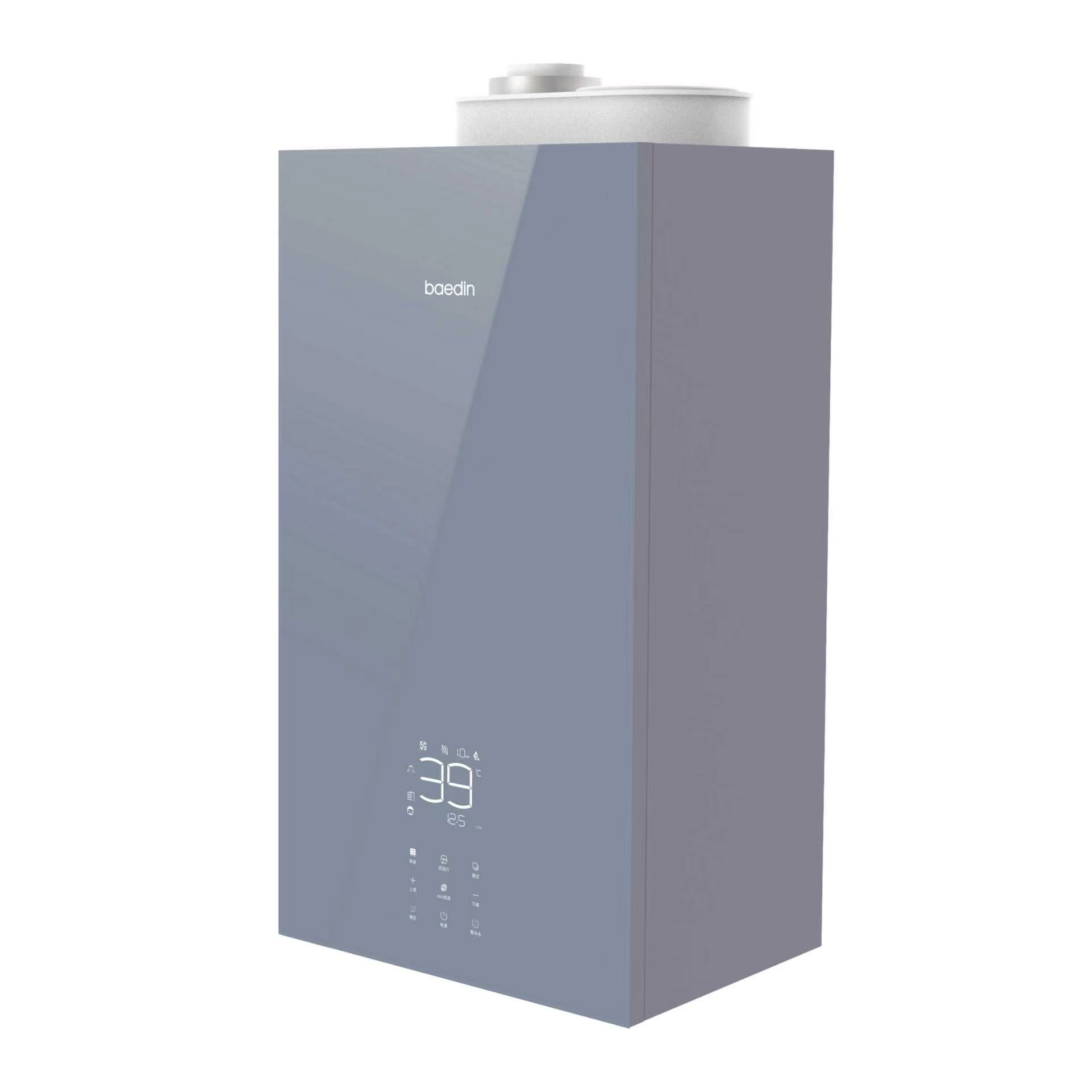

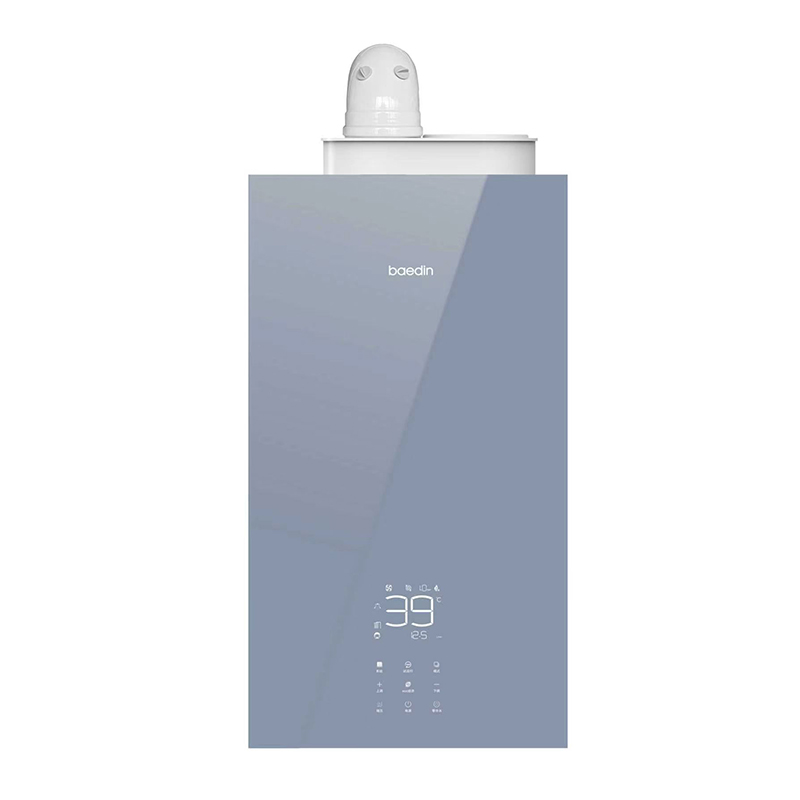

Kotelossa on 800 °C korkeaa lämpötilaa kestävä karkaistu lasipaneeli, jossa on naarmuuntumaton pinta ja yksinkertainen päivittäinen huolto. 19 cm × 17,5 cm suuri valkoinen taustavalaistu LED-näyttö näyttää reaaliaikaiset toimintaparametrit ja vikailmoitukset intuitiivisesti. Valinnainen säädettävänopeuksinen automaattinen kiertovesipumppu mukautuu monimutkaisiin lämmityssilmukoihin, ja kytkentä ulkoisiin kuumavesisäiliöihin on saatavilla huviloihin ja suuriin tiloihin, joissa veden tarve on suuri.

Ydinkomponentit ja vakiokokoonpano

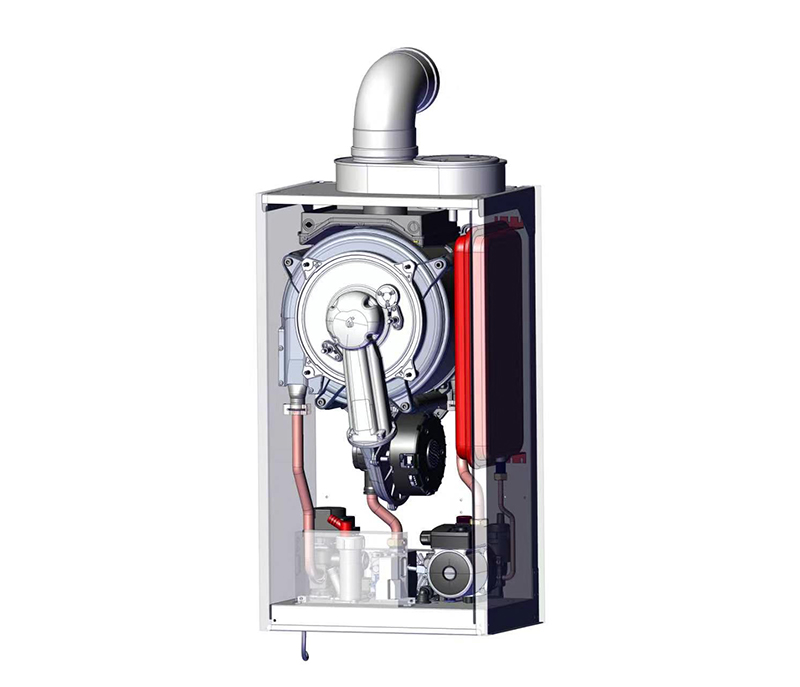

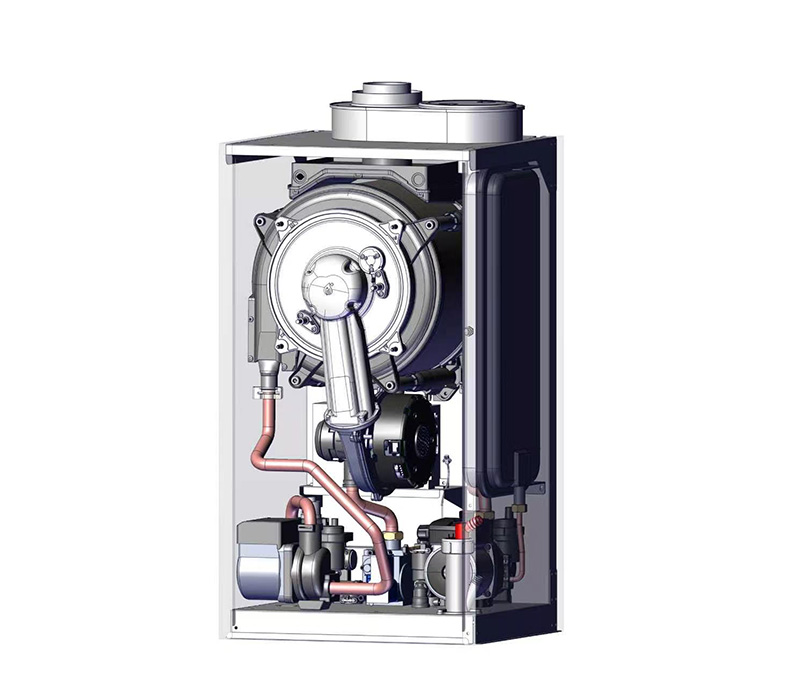

Tärkeimmät maahantuodut komponentit takaavat vakaan suorituskyvyn ja pidennetyn käyttöiän, mukaan lukien: alkuperäinen italialainen primäärilämmönvaihdin, erillinen keraamisten kuitujen esisekoitettu poltin, DC vaihtuvataajuinen tuuletin ja Italiassa valmistettu SIT-kaasun suhteellinen ohjausventtiili. Täysi vakiokokoonpano: patentoitu ulkoinen ilmanpuhdistussuodatin, lämpötilaherkkä vesikanava muistiseoksesta, toissijainen ruostumattomasta teräksestä valmistettu levylämmönvaihdin, lämmitysjärjestelmän paisuntasäiliö, valinnainen karkaistu lasi/metallikotelo, vedenpainemittari ja anturi, 3 baarin varoventtiili, manuaalinen tyhjennysventtiili ja vedenpinnan mittaava tiivistekokoonpano.

Tekniset tiedot
